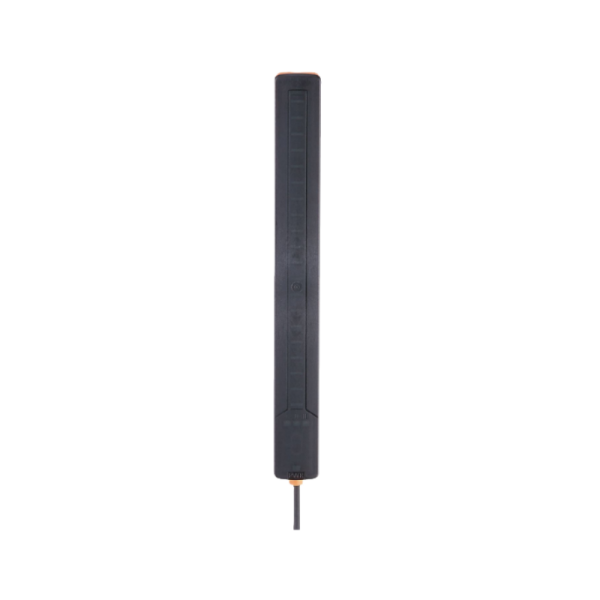

IFM液位傳感器KQ1000簡介
KQ1000是德國IFM易福門公司推出的一款電容式非接觸液位傳感器，屬于KQ系列產品，專為在非金屬或非導電容器壁后進行連續液位測量而設計。該傳感器采用電容檢測技術，集成了三個獨立的開關點、IO-Link通信接口和直觀的LED顯示功能，在工業自動化、過程控制等領域具有廣泛應用。以下從技術原理、核心功能、性能參數、應用場景等多個維度進行系統介紹。
技術原理與測量機制
1. 電容式非接觸測量原理
KQ1000采用電容變化檢測技術，其核心工作原理基于介電常數變化引起的電容值改變。當傳感器安裝在非金屬容器（如塑料、玻璃、陶瓷等）外壁時，傳感器電極與容器壁之間形成電容。當容器內液位變化時，介質（液體或散裝料）的介電常數與空氣不同，導致電容值發生改變。傳感器內部電路檢測這一電容變化，并將其轉換為與液位高度成比例的電信號。
關鍵技術特點：
非接觸式檢測：傳感器不直接接觸介質，避免了介質腐蝕、粘附、磨損等問題
穿透檢測能力：可透過zui大200mm厚度的非金屬/非導電容器壁進行檢測
介電常數適應性：通過靈敏度調節，可適應不同介電常數的介質（如水、油、干散料等）
2. 多點檢測與信號處理
KQ1000內部集成了三個獨立的檢測通道，每個通道對應一個開關點。傳感器通過多路信號采集和數字濾波技術，同時監測三個不同液位高度的狀態。內置微處理器對采集信號進行溫度補償、線性化處理和噪聲抑制，確保測量精度和穩定性。
核心功能特點詳解
1. 三開關點集成功能
功能描述：
單個KQ1000傳感器集成了三個獨立的開關輸出（OUT1、OUT2、OUT3），每個開關點可獨立設定開關點（SP）和復原點（rP），支持常開/常閉功能。這意味著一個傳感器可替代三個傳統點液位傳感器，實現多點液位監控。
技術優勢：
參數設置范圍：
開關點設定范圍：5-95%（可調）
復原點設定范圍：4-94%（可調）
設定步距：1%
遲滯可調：支持獨立設置每個開關點的遲滯范圍
2. IO-Link智能通信功能
通信規格：
功能實現：
參數遠程配置：通過IO-Link接口可遠程設置開關點、靈敏度、阻尼時間、LED模式等參數
過程數據讀取：可輸出連續液位值（0-100%）、內部溫度、設備狀態等實時數據
診斷功能：支持設備運行時間計數、開關次數統計、故障記錄等診斷信息
多設備協同：通過IO-Link可連接多個KQ1000傳感器，實現擴展檢測范圍
應用價值：
3. 連續液位監測與顯示功能
連續測量能力：
KQ1000不僅支持點液位檢測，還具備連續液位監測功能。通過IO-Link接口可輸出0-100%的連續液位值，實現無盲區的連續液位監控。
顯示功能：
LED狀態指示：設備頂部有綠色LED顯示工作狀態，三個黃色LED分別顯示三個開關點的狀態
20個綠色LED：以百分比形式直觀顯示當前液位高度（每5%一個LED）
雙色顯示：通過紅/綠顏色變化快速識別液位是否處于設定范圍內
4. 沉積物檢測功能
功能原理：
KQ1000可檢測容器壁上的沉積物或物料堆積。當沉積物達到一定厚度時，會引起電容值異常變化，傳感器可通過開關輸出或IO-Link發出信號。
應用意義：
5. 靈敏度自適應功能
技術特點：
KQ1000支持靈敏度調節，可通過IO-Link或設備按鈕設置靈敏度參數，以適應不同介電常數的介質。例如，對于水（介電常數約80）和油（介電常數約2-4），可通過調整靈敏度獲得最佳檢測效果。
調節范圍：
靈敏度可調范圍：覆蓋不同介電常數的介質
自動識別：部分型號支持自動介質識別功能
安裝與調試指南
1. 安裝要求與注意事項
容器壁要求：
安裝位置選擇：
傳感器應緊貼容器壁安裝，確保與容器壁之間無間隙
避免安裝在強電磁干擾源附近
避開高溫、振動強烈的區域
確保安裝位置便于觀察LED顯示和操作
安裝方式：
2. 電氣連接
接線說明：
電氣接口：M12接插件（5針）
針腳定義（標準A碼）：
針腳1：電源+（棕色）
針腳2：IO-Link數據（藍色）
針腳3：OUT1（黑色）
針腳4：OUT2（白色）
針腳5：電源-（黑色）
電纜長度：標準配置2米PUR電纜
安全注意事項：
確保電源電壓在10-30V DC范圍內
IO-Link模式下需18-30V DC
反相保護功能可防止電源反接損壞
短路保護和過載保護功能確保設備安全
3. 參數設置與調試
基礎設置步驟：
步驟1：靈敏度調節
初次使用時需根據介質類型設置合適的靈敏度。可通過以下方式調節：
步驟2：開關點設置
每個開關點可獨立設置：
步驟3：IO-Link配置
如需使用IO-Link功能，需配置以下參數：
DeviceID：設備識別號（默認924）
通信參數：波特率、數據格式等
過程數據周期：設置數據更新頻率
步驟4：零點校準
長期使用后可能出現零點漂移，可通過以下方式校準：
空容器校準：在空容器狀態下進行零點校準
通過IO-Link：遠程執行零點校準操作
調試工具：
IO-Link主站：通過主站模塊進行參數配置
設備按鈕：通過傳感器上的按鈕進行簡單設置
